Bạn đang tìm hiểu về công tắc áp suất là gì? Bài viết này sẽ đi sâu hơn vào việc giải mã nguyên lý hoạt động của công tắc áp suất, giúp bạn hiểu rõ hơn về nguyên lý hoạt động của nó. Ngoài ra, bạn còn được cung cấp những thông tin về cấu tạo, các loại công tắc áp suất thông dụng, ứng dụng cùng với hướng dẫn sử dụng và bảo trì.
Công tắc áp suất là gì?
Công tắc áp suất hay còn được gọi với nhiều tên gọi khác như rơ le áp suất, hay cảm biến áp suất, công tắc áp lực là một thành phần quan trọng trong việc quản lý, điều chỉnh áp suất trong các hệ thống. Chức năng chính của thiết bị này là điều chỉnh áp suất, đảm bảo áp suất trong hệ thống luôn được duy trì ở mức an toàn và hiệu quả.
Công tắc áp suất hoạt động dựa trên nguyên tắc chuyển đổi áp suất cơ học hoặc âm thanh thành tín hiệu điện tử, cho phép các mạch điện được kích hoạt hoặc ngừng hoạt động theo cách bật/tắt tùy thuộc vào sổ áp suất đã cài đặt.
Các loại công tắc áp suất phổ biến
Trên thị trường hiện nay có 2 loại chính được sử dụng phổ biến:
Công tắc áp suất khí nén
Công tắc áp suất khí nén thường được sử dụng trong hệ thống máy nén khí, với hai loại phổ biến là công tắc áp suất đơn và công tắc áp suất kép.
Công tắc áp suất đơn
Công tắc nhấn đơn được làm từ các chất liệu cao cấp như đồng, inox và nhựa cao cấp có khả năng chống gỉ sét đảm bảo độ bền cao trong quá trình sử dụng. Chúng thường được sử dụng để bảo vệ máy nén khỏi những rủi ro do áp suất cao gây ra, đồng thời duy trì áp suất ổn định trong hệ thống. Công tắc áp suất đơn có hai loại chính là công tắc áp suất thấp và công tắc áp suất cao, tùy theo nhu cầu cụ thể và môi trường làm việc.
Công tắc áp suất kép
Công tắc áp suất kép kết hợp các chức năng của cả công tắc áp suất cao và áp suất thấp trong một thiết bị duy nhất, cho phép nó ngắt mạch khi áp suất vượt quá hoặc giảm xuống dưới ngưỡng đã đặt. Nó giúp tăng tính an toàn và hiệu quả làm việc cho hệ thống cơ khí.
Công tắc áp suất thủy lực
Công tắc áp suất thủy lực có ba tiếp điểm được thiết kế để kết nối trực tiếp với hệ thống dầu của bơm thủy lực. Khi áp suất trong hệ thống đạt đến mức cài đặt, tiếp điểm sẽ đóng lại, cho phép động cơ điện tắt, từ đó bảo vệ hệ thống khỏi tổn thất do áp suất không ổn định. Công tắc áp suất thủy lực có thể được chia thành hai loại: loại dùng cho dầu và loại dùng cho nước, mỗi loại được thiết kế phù hợp với môi trường làm việc cụ thể của chúng.

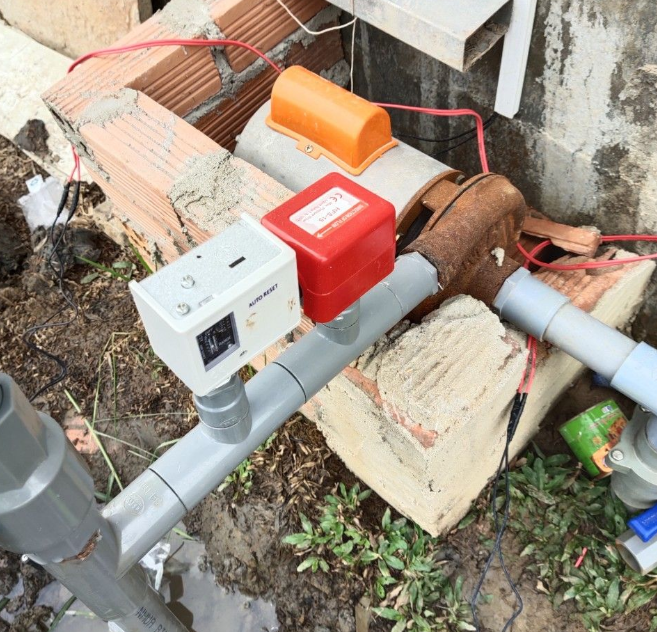

Rơle áp suất dầu được thiết kế để hoạt động trong môi trường dầu và nhớt, cung cấp sự bảo vệ cần thiết cho các hệ thống cơ khí hoạt động trong những điều kiện này. Trong khi đó, rơle áp suất nước được sử dụng để bảo vệ máy bơm và hệ thống cấp nước, giúp kéo dài tuổi thọ của thiết bị, giảm thiểu sự cố và tiết kiệm năng lượng, tài nguyên nước.
Cấu tạo và nguyên lý hoạt động của công tắc áp suất
Công tắc áp suất được cấu tạo như thế nào?
Cấu tạo của công tắc áp suất tuy không quá đơn giản nhưng cũng không quá phức tạp. Nó bao gồm các phần chính sau:
- Lò xo.
- Hộp giãn nở.
- Đầu nối.
- Vít.
- Tay đòn.
- Tiếp điểm.
- Đường nối dây điện.
Tùy thuộc vào yêu cầu hệ thống và ứng dụng cụ thể, công tắc áp suất có thể bao gồm các bộ phận bổ sung như cảm biến áp suất điện tử, màn hình hoặc bộ điều chỉnh tự động. Các thành phần này cải thiện độ chính xác của công tắc và sự tương tác của người dùng, cũng như khả năng tự động hóa việc giám sát và kiểm soát áp suất hệ thống.
Nguyên lý hoạt động của công tắc áp suất
Nguyên lý hoạt động của công tắc áp suất dựa trên nguyên tắc sử dụng áp suất chất lỏng hoặc khí để kích hoạt hoặc hủy kích hoạt một mạch điện, từ đó điều khiển hoạt động của thiết bị được kết nối.Khi áp suất trong bồn chứa tăng và vượt ngưỡng định trước, lực tác dụng lên màng ngăn sẽ khiến nó bị uốn cong và đẩy tấm áp suất lên cao.
Điều này gây ra sự chuyển động của tấm áp lực, và khi lực đủ mạnh để nén lò xo, tấm áp sẽ di chuyển đến mức cần thiết để kích hoạt các tiếp điểm bên trong công tắc. Khi các tiếp điểm này được kết nối, mạch sẽ đóng lại, cho phép dòng điện – có thể là 24v hoặc 220v tùy thuộc vào hệ thống – được cung cấp cho các thiết bị điện.
Cách điều chỉnh công tắc áp suất
Để hiệu chỉnh đúng công tắc áp suất, bạn phải lưu ý:
- Nắm vững kiến thức về công tắc áp suất và đọc kỹ thông số kỹ thuật để tránh những sai sót không đáng có. Hãy chú ý đến các thông số cơ bản như giới hạn tối thiểu (min), tối đa (tối đa) và chênh lệch (diff).
- Dùng tua vít để điều chỉnh giới hạn tối đa và điều chỉnh các vít thích hợp trên cột range nếu cần.
- Tăng áp suất từ từ và theo dõi số đọc trên đồng hồ đo áp suất cũng như tín hiệu từ rơle áp suất khí nén.
- Để điều chỉnh sự chênh lệch (diff), điều chỉnh vít trên cột diff đến giá trị mong muốn, sau đó giảm dần áp suất và quan sát đồng hồ đo.
- Kiểm tra lại để đảm bảo rằng công tắc áp suất được đặt đúng theo thông số kỹ thuật của hệ thống và rơle đang hoạt động chính xác.
Vật Tư Gia Hưng – Cung cấp công tắc áp suất chính hãng, giá rẻ
Nếu bạn đang còn chưa biết mua công tắc áp suất chính hãng, giá rẻ ở đâu, Vật Tư Gia Hưng sẽ là một trong những gợi ý hàng đầu dành cho bạn. Vật Tư Gia Hưng hiện là nhà phân phối chính thức các dòng sản phẩm: Công tắc áp suất, công tắc dòng chảy, relay áp suất Autosigma, Danfoss Chính hãng – Giá Rẻ cạnh tranh thị trường.
Khi mua công tắc áp suất tại Vật Tư Gia Hưng bạn sẽ được đảm bảo:
- Nhập khẩu chính hãng 100% từ Hàn Quốc.
- Hàng có sẵn, số lượng đảm bảo giao hàng nhanh nhất khi khách hàng đặt hàng
- Sản phẩm luôn có đầy đủ hồ sơ kiểm định CO-CQ mang lại niềm tin cho khách hàng
- Bảo hành 12 tháng đáng tin cậy
- Chiết khấu cho đại lý, dự án mua số lượng lớn sản phẩm
- Tư vấn và hỗ trợ lắp đặt 24/24
Thông tin liên hệ:
- Địa chỉ: Số 12, ngách 46, ngõ 89 Lạc Long Quân, Nghĩa Đô, Cầu Giấy, Hà Nội
- VP Giao Dịch: 1403A KĐT Cầu Bươu, Xã Tân Triều, Huyện Thanh Trì, TP. Hà Nội
- VP Kho hàng miền Nam: T14 Skyline, 89 Hoàng Quốc Việt, Phú Thuận, Quận 7, TP. Hồ Chí Minh
- Website: www.vattugiahung.com.vn
- Email: vattunuocgiahung@gmail.com
- Hotline 0338.749.190
Vậy là bài viết đã giúp bạn giải đáp công tắc áp suất là gì cùng với cấu tạo và nguyên lý hoạt động của công tắc áp suất. Mong rằng những chia sẻ này sẽ hữu ích với bạn!
